XJ8208C碗扣式鋼管腳手架扣件試驗機該設備主要用于鋼管扣件的力學性能檢測，包括直角扣件和旋轉扣件的抗滑移、抗破壞試驗；直角扣件的旋轉剛度試驗；對接扣件的抗拉試驗；底座的抗壓試驗以及碗扣式鋼管腳手架扣件的上碗扣強度試驗、下碗扣焊接強度試驗、橫桿接頭強度試驗、橫桿接頭焊接強度試驗、可調支座抗壓強度試驗。該設備廣泛應用于鋼管扣件的生產企業、質檢單位、大專院校、科研院所、仲裁單位等。

一、XJ8208C碗扣式鋼管腳手架扣件試驗機主要用途：

       本機主要用于鋼管扣件的力學性能檢測，包括直角扣件和旋轉扣件的抗滑移、抗破壞試驗；直角扣件的旋轉剛度試驗；對接扣件的抗拉試驗；底座的抗壓試驗以及碗扣式鋼管腳手架扣件的上碗扣強度試驗、下碗扣焊接強度試驗、橫桿接頭強度試驗、橫桿接頭焊接強度試驗、可調支座抗壓強度試驗。該設備廣泛應用于鋼管扣件的生產企業、質檢單位、大專院校、科研院所、仲裁單位等。

二、XJ8208C碗扣式鋼管腳手架扣件試驗機使用標準：

GB15831-2006《鋼管腳手架扣件力學性能試驗方法》

GB/T24911-2010《碗扣式鋼管腳手架結構力學性能試驗方法》

三、檢測參數要求

檢測參數	扣件形式	參數要求
GB15831-2006《鋼管腳手架扣件力學性能試驗方法》
抗滑試驗	直角扣件	P=7KN時，Δ1 ≤7㎜；P=10KN時，Δ2≤0.5㎜
	旋轉扣件	P=7KN時，Δ1 ≤7㎜；P=10KN時，Δ2≤0.5㎜
抗破壞試驗	直角扣件	P=25KN時，扣件各部位不應破壞
	旋轉扣件	P=17KN時，扣件各部位不應破壞
扭轉剛度試驗	直角扣件	扭力矩為900N •m，f≤70㎜
抗拉試驗	對接扣件	P=4KN時，Δ≤2㎜
抗壓試驗	底座扣件	P=50KN時，扣件各部位不應破壞
GB/T24911-2010《碗扣式鋼管腳手架結構力學性能試驗方法》
上碗扣抗拉強度試驗	上碗扣	試驗力P由0KN加至15KN后完全卸載，再由0KN加至30KN，此加荷保持2min，各部分無損壞
下碗扣焊接強度試驗	下碗扣	試驗力P由0KN加至30KN后完全卸載，再由0KN加至60KN，此加荷保持2min，各部分無損壞
橫桿接頭強度試驗	橫桿接頭	試驗力P由0KN加至25KN后完全卸載，再由0KN加至50KN，此加荷保持2min，各部分無損壞
橫桿接頭焊接強度試驗	橫桿接頭焊接	試驗力P由0KN加至10KN后完全卸載，再由0KN加至25KN，此加荷保持2min，各部分無損壞
可調支座抗壓強度試驗	可調支座	試驗力P由0KN加至50KN后完全卸載，再由0KN加至100KN，此加荷保持2min，各部分無損壞

四、XJ8208C碗扣式鋼管腳手架扣件試驗機結構介紹

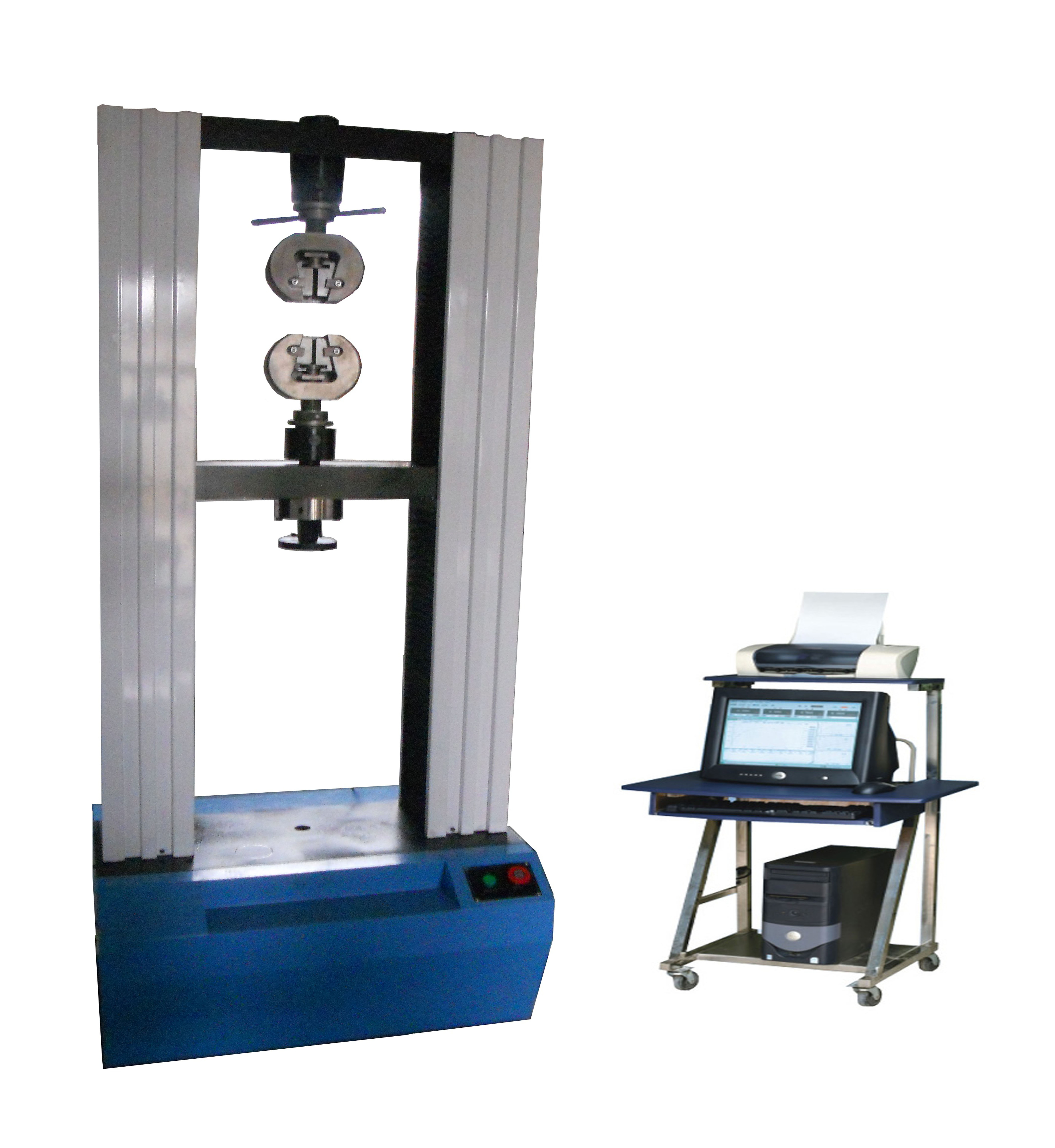

本機由主機、計算機控制系統及附具組成，具體見外觀示意圖。

1.主機部分

主機采用雙臂式結構，外殼為鋁合金材料。電機及伺服系統位于主機下部，可完成拉伸、壓縮、彎曲等各類試驗。電機通過皮帶輪減速系統帶動精密絲杠副旋轉，從而驅動中橫梁上下移動，對試樣進行加載。試驗速度的大小可由安裝在主機下面的電機伺服系統控制完成。

2.電氣部分

電氣部分由伺服系統及顯示測量系統組成，本機采用伺服電機及伺服系統，通過調速系統控制伺服電機的正、反轉和速度的精度。負荷測量系統由一只高精度的負荷傳感器、測量放大器、A/D轉換器、穩壓電源等組成。位移測量系統由光電編碼器、脈寬整形電路、倍頻電路、計數電路組成。控制器直接插在計算機插槽內。所有的控制參數及測量結果均可以在屏幕上實時顯示。

3.限位開關

安裝在主機正面，作為安全措施，可防止中橫梁移動時發生碰撞而引起過載情況的出現： 撞壞傳感器、甚至撞彎?rùn)M梁。

4.數據處理

PC機系統經由控制器采集的數據一方面進行屏幕顯示，另一方面也在后臺實時保存在計算機內存中。試驗完成后，用戶進行數據處理后，處理結果可以打印記錄，也可以Access文件的形式實時保存在硬盤中，便于以后對數據進行再分析和網絡操作。

五、XJ8208C碗扣式鋼管腳手架扣件試驗機主要技術指標：

序號	項目名稱	碗扣式鋼管腳手架扣件試驗機		鋼管腳手架扣件試驗機
1	設備型號	XJ8208C		XJ8208C
2	試驗機精度等級	1級		1級
3	最大試驗力（雙傳感器）	200KN/2KN		200KN/2KN
4	試驗力測量范圍	2KN-200KN/20N-2KN		2KN-200KN/20N-2KN
5	試驗力示值相對誤差	優于示值的±1%		優于示值的±1%
6	試驗力分辨率	最大試驗力的1/±500000		最大試驗力的1/±500000
7	試臺安全裝置	電子限位保護		電子限位保護
8	變形測量范圍	1%-100%FS		1%-100%FS
9	變形示值相對誤差	優于示值的±1%		優于示值的±1%
10	變形分辨率	最大變形量的1/±500000		最大變形量的1/±500000
11	位移示值相對誤差	優于示值的±1%		優于示值的±1%
12	位移最小讀數	0.01㎜		0.01㎜
13	力控速率調節范圍	0.2%～100%FS		0.2%～100%FS
14	力控速率相對誤差	設定值的±1%以內		設定值的±1%以內
15	變形速率調節范圍	0.2%～100%FS		0.2%～100%FS
16	變形控制速率相對誤差	速率 < 0.05%FS時，為設定值的±2%以內； 速率≥0.05%FS時，為設定值的±0.5%以內
17	橫梁速度調節范圍	0.01—500mm/min；（區間內速度可任意設定）
18	橫梁速度相對誤差	速率 < 0.01mm/min時，設定值的±1.0%以內； 速率≥0.01mm/min時，設定值的±0.2%以內
19	恒試驗力力控制范圍	0.5%－－100%FS		0.5%－－100%FS
20	恒變形控制范圍	0.5%－－100%FS		0.5%－－100%FS
21	恒位移控制范圍	0.5%－－100%FS		0.5%－－100%FS
22	恒試驗力力控制精度	設定值<10%FS時，為設定值的±1%以內； 設定值≥10%FS時，為設定值的±0.1%以內
23	恒變形控制精度
24	恒位移控制精度
25	有效拉伸空間	＞600㎜（支持定制）	＞600㎜（支持定制）
26	有效壓縮空間	＞600㎜（支持定制）	＞600㎜（支持定制）
27	橫梁移動空間	＞1000㎜（支持定制）	＞1000㎜（支持定制）
28	有效試驗寬度	420㎜（支持定制）	420㎜（支持定制）
29	直角扣件抗滑移系數測量裝置	1、Δ1使用高精度光電編碼器 2、Δ2使用電子采集器	1、Δ1使用高精度光電編碼器 2、Δ2使用電子采集器
30	直角扣件扭轉剛度	1、力值測量使用2KN傳感器 2、位移測量使用電子采集器	1、力值測量使用2KN傳感器 2、位移測量使用電子采集器
31	旋轉扣件抗滑移系數測量裝置	1、Δ1使用高精度光電編碼器 2、Δ2使用電子采集器	1、Δ1使用高精度光電編碼器 2、Δ2使用電子采集器
32	保護裝置（自動停機）	過載,過壓，過流，限位保護	過載,過壓，過流，限位保護
33	主機外形尺寸	約790*500*2150mm	約790*500*2150mm
34	電源	220V±10% 50HZ，2kW	220V±10% 50HZ，2kW
35	主機重量	約800KG	約700KG
36	適合國標	GB/T15831-2006鋼管腳手架扣件 GB/T24911-2010碗扣式腳手架構件	GB/T15831-2006鋼管腳手架扣件
37	能夠完成的試驗項目	鋼管腳手架扣件 1、對接扣件抗拉強度試驗 2、直角扣件抗滑移試驗 3、直角扣件抗破壞試驗 4、直角扣件扭轉剛度試驗 5、旋轉扣件抗滑移試驗 6、旋轉扣件抗破壞試驗 7、底座抗壓試驗 碗扣式鋼管腳手架構件 1、上碗扣抗拉強度試驗 2、下碗扣焊接強度試驗 3、橫桿接頭強度試驗 4、橫桿接頭焊接強度試驗 5、可調支座抗壓強度試驗	鋼管腳手架扣件 8、對接扣件抗拉強度試驗 9、直角扣件抗滑移試驗 10、直角扣件抗破壞試驗 11、直角扣件扭轉剛度試驗 12、旋轉扣件抗滑移試驗 13、旋轉扣件抗破壞試驗 14、底座抗壓試驗
38	可選試驗項目	1、安全網力學輔具 2、安全帶力學輔具 3、腳手架扣件用鋼管抗拉輔具 4、腳手架扣件用鋼管壓扁輔具 5、其他拉伸、壓縮、彎曲、剪切輔具	1、安全網力學輔具 2、安全帶力學輔具 3、腳手架扣件用鋼管抗拉輔具 4、腳手架扣件用鋼管壓扁輔具 5、其他拉伸、壓縮、彎曲、剪切輔具
39	試驗標準選配	1、內置數百種GB、行業標準、國際標準 2、可按試驗要求添加新試驗方法	1、內置數百種GB、行業標準、國際標準 2、可按試驗要求添加新試驗方法
40	試驗條件	1、環境溫度:10度～35度,相對濕度≤80%； 2、周圍無腐蝕性介質，無強磁場，無振動； 3、電源電壓波動不應超過額定電壓的10%，有可靠接地。

六、XJ8208C碗扣式鋼管腳手架扣件試驗機儀器特點

6.1該機完全按照國家標準GB/T16491—1996《電子萬能試驗機》、GB2611—92《試驗機通用技術要求》、JJF1103-2003《萬能試驗機計算機數據采集系統評定》、GB/T16825—1997《拉力試驗機檢驗》制造。完全符合GB/T228-2010《金屬材料室溫拉伸試驗方法》、GB/T7314-2005《金屬材料室溫壓縮試驗方法》、GB/T14452-1993《金屬材料彎曲力學性能試驗方法》、GB/T15831-2006《鋼管腳手架扣件》、GB 24911-2010《碗扣式鋼管腳手架構件》等標準，同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理。

6.2、全中文的Windows平臺下的試驗軟件，具有很強的數據和圖形處理功能，可即時打印出完整的試驗報告和試驗曲線。試驗力、位移、變形和試驗曲線隨試驗過程動態顯示，同時具備試驗條件、試驗結果的計算機存儲和文件操作功能。試驗過程控制、橫梁移動速度的改變、參數輸入等操作可全部用鼠標器完成，極大地方便了使用。

6.3、實現了試驗力、變形、位移的多種控制，具有試驗過程控制模式智能設置專家系統，用戶可以根據自己的需要設置試驗過程、以及試驗過程中各階段的控制模式，PC機控制系統即自動建立相應的控制算法，按照用戶設置的模式自動控制試驗過程。

6.4、自動停機：試樣斷裂后，移動橫梁自動停止或者試驗結束后自動返回初始位置，方便客戶繼續做實驗。（“自動返回”功能客戶可任意設定）

6.5、自動換檔（當選擇分檔測量時）：根據負荷大小自動切換到適當?shù)牧砍�，以確保測量數據的準確性；

6.6、條件存盤：試驗控制數據和試樣條件可制成模塊，方便了批量試驗的進行；

6.7、自動變速：試驗過程中移動橫梁的速度可按預先設定的程序自動變化，也可手動變化；

6.8、自動保存：試驗結束，試驗數據和曲線自動保存；

6.9、批量試驗：對相同參數的試樣，一次設定后可順次完成；

6.10、曲線編輯：試驗完成后，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據；

6.11、曲線選擇：可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打��；

6.12、試驗報告：可按用戶要求的格式編制報告并打�。�

6.13、自動和人工兩種模式求取試驗結果，自動形成報表，使數據分析過程簡便。

6.14、保護功能: 該機具有超載和機械限位兩種保護方式,即超過最大負荷的3%自動停機；在上升或下降時碰到機械限位自動停機。

6.15、無污染、噪音低，效率高。
