一、 概述

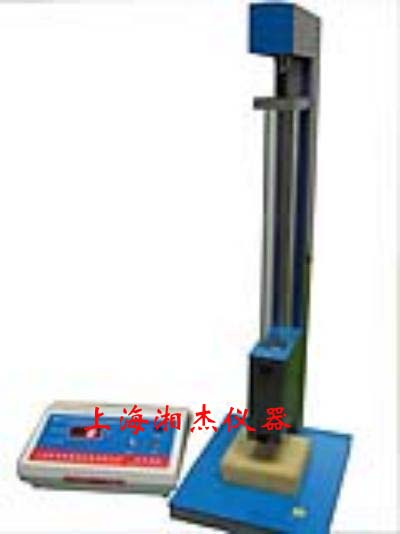

本儀器是將鋼球自由下落在軟質泡沫塑料或其他彈性材料試樣上，測定其回彈高度的儀器，主要用于測定聚氨酯彈性材料測試項目中的回彈性能（回彈系數）。參照中華人民共和國國家標準GB/T 6670—2008《軟質泡沫聚合材料 落球法回彈性能的測定》的要求，我們設計了XJHT泡沫回彈系數測定儀，該儀器采用微電腦和光電技術，電磁控制，數碼管直接顯示回彈系數值，具有測定精確、重復性好、使用方便、造型美觀等特點，同時采用目測和儀器測試兩種方法，既增加了儀器的可信度，又便于使用者對照使用，為精確測定軟質泡沫塑料等彈性材料的回彈性能，減少人為誤差和視覺疲勞提供了切實可行的儀器測定方法。

 二、 技術參數

1、電源電壓：220  V   50  Hz

2、落球高度：460㎜

3、鋼球直徑：16 ㎜    重量：16.7 g

4、儀器測試分辨率：1 / 10000秒

5、回彈系數測量范圍：25％－80％

6、測試誤差 < 1％

7、儀器尺寸：長250㎜寬200㎜高650㎜

三、試樣要求

泡沫塑料成型后，至少應存放72小時才能進行測試。測試前，試樣應在溫度23±2℃，相對濕度45％－50％的環境中進行狀態調節至少16小時，然后在上述環境中進行測試。

1、試樣為長方體，上下兩表面應相互平行，試樣不允許帶有表皮。

2、試樣尺寸：長100㎜、寬100㎜、高50 + 2㎜ 。

3、數量：每組試樣3個。

4、取樣方向：落球回彈方向應與實際使用方向一致。

四、儀器操作

首次使用該儀器要調節底座下的底腳，使水準儀中的水泡調至圓圈當中，保證底座處于水平狀態。

2、接通電源，按下電源開關鍵，數碼管顯示“SF”字樣，預熱半小時，儀器進入待工作狀態。

3、儀器在測試過程中，試樣應放置在底座上的方框內，且兩次回彈的時間間隔應控制在20秒之內，如果鋼球在回彈過程中碰到測量裝置，所得數據無效，需重新補做。如果鋼球在回彈過程中目測不到，表明回彈系數在25％以下。

4、將鋼球放在釋放裝置的固定位置上，按下清零鍵，數碼管顯示零，按下開始鍵，鋼球自由落下，數碼管直接顯示回彈系數值，記下數碼管的讀數。

5、重復4，對每個試樣進行三次測試，取最大的讀數值為該試樣的回彈系數。
