拉力機測試對象及測試原理
發布時間：2019/10/8 15:20:41 閱讀次數：1083
下載資料

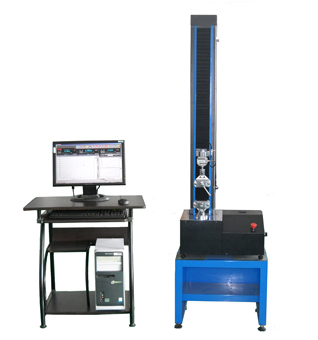

伺服拉力機首要適用于金屬及非金屬材料的測驗，如橡膠、塑料、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶復合材料、塑料型材、防水卷材、鋼管、銅材、型材、彈簧鋼、軸承鋼、不銹鋼(以及其它高硬度鋼)、鑄件、鋼板、鋼帶、有色金屬金屬線材的拉伸、壓縮、彎曲、剪切、剝離、撕裂、兩點延伸(需另配引伸計)等多種試驗。
拉力機測試原理：
1、拉力試驗機力值的測量是通過測力傳感器、放大器和數據處置體系來完成測量。從材料力學上得知，在小變形前提下，一個彈性元件某一點的應變ε與彈性元件所受的力成正比，也與彈性的變構成正比。以S型試驗機傳感器為例，當傳感器遭到拉力P的效果時，因?yàn)閺椥栽獗碚迟N有應變片，因?yàn)閺椥栽膽?yīng)變與外力P的大小成正比例，故此將應變片接入測量電路中，即可通過測出其輸出電壓，然后測出力的大小。
2、形變的測量通過形變測量裝置來測量，它是用來測量試樣在試驗進程中發生的形變。 該裝置上有兩個夾頭，當兩夾頭間的距離發生改變時，股動光電編碼器的軸改變，光電編碼器就會有脈沖輸出。再由處置器對此進行處置，就能夠得出試樣的變形量。
3、橫梁位移的測量其道理同變形測量大致相同，都是通過測量光電編碼器的輸出脈沖數來取得橫梁的位移量。
